DANTE™ интерфейсы > RDL FORMAT-A > RDL DD-BN31
Сетевой разъем: RJ45 с индикаторами сети и скорости
Протокол цифрового аудио: Dante
Скорость передачи данных: 100 Мб/с
Частота дискретизации: 44,1 кГц, 48 кГц (по умолчанию)
Поддерживаемая разрядность: 24 бит
Рабочий уровень аудио: -20 dBFS = +4 dBu
Контрольный уровень: 0 dBFS = +24 dBu
Интерфейс Mic/Line – Dante: :
Входы (2): XLR (мама)
Гейн микр.: 40 дБ (НЧ), 48 дБ (СЧ), 62 дБ (ВЧ)
Гейн линия: Unity (НЧ), 8 дБ (СЧ), 19 дБ (ВЧ)
Уровень на входе (+4 dBu/-20 dBFS): Микрофон -36 dBu (НЧ), -44 dBu (СЧ), -58 dBu (ВЧ); :
Уровень на входе (+4 dBu/-20 dBFS): Линия +4 dBu (НЧ), -8 dBu (СЧ), -15 dBu (ВЧ) :
Уровень на входе (макс.): Микрофон -16 dBu (НЧ), -24 dBu (СЧ), -38 dBu (ВЧ);
Уровень на входе (макс.): Линия +24 dBu (НЧ), +12 dBu (СЧ), +5 dBu (ВЧ)
Импеданс входа: > 2,5 кОм (MIC); > 5 кОм (LINE)
Фантомное питание: P48, 48 В, отключаемое
Стандарт фантомного питания: IEC 61938: 2013
Селекторы на входе (3): Phantom, Mic/Line, Gain
Частотный диапазон: 20 Гц – 20 кГц (±0,5 дБ)
Эквивалентный шум на входе: -130 dBu (гейн 62 дБ); -132 dBu; A-взвешенная
Шум ниже -20 dBFS (20 Гц – 20 кГц): Микрофон < -72 dB (НЧ), < -72 dB (СЧ), < -68 dB (ВЧ); :
Шум ниже -20 dBFS (20 Гц – 20 кГц): Линия < -72 dB (НЧ), < -72 dB (СЧ), < 70 dB (ВЧ); :
КНИ + шум: < 0.1% (20 Гц – 20 кГц, +4 dBu/-20 dBFS); 0.015% на 1 кГц (тип)
Коэффициент ослабления синфазных составляющих: > 65 дБ (50 Гц – 120 Гц) :
Переходные помехи: ниже уровня шума (20 Гц – 20 кГц на рабочем уровне сигнала, с любго входа на любой вход при макс. гейне микрофонного сигнала) :
Запас по мощности: 20 дБ :
Интерфейс Line – Dnate: :
Входы (2): Стерео Mini-jack (2, L и R)
Уровень на входе (для +4 dBu/-20 dBFS): -10 dBV (номинальный)
Уровень на входе (макс.): +10 dBV :
Импеданс входа: > 50 кОм
Селекторы: Stereo (L и R)/Mono (суммированный сигнал)
Частотный диапазон: 20 Гц – 20 кГц (±0,2 дБ)
Шум ниже -20 dBFS (20 Гц–20 кГц): < -85 дБ
Переходные помехи: < -85 дБ (1кГц); < -65 дБ (L на R, R на L, 20 Гц – 20 кГц) :
КНИ + шум: < 0.05% (20 Гц – 20 кГц, +4 dBu/-20 dBFS); 0.01% на 1 кГц (тип)
Запас по мощности: 20 дБ
Dante на линейные выходы :
Выходы (4): Симметричный съемный клеммный разъем (2); Несимметричный, Mini-jack (2, L и R)
Уровень на выходе (рабочий): +4 dBu (номинальный) симметричный; -10 dBV несимметричный
Уровень на входе (макс.): +24 dBu симметричный; +10 dBV несимметричный :
Импеданс выхода: 150 Ом симметричный; 500 Ом несимметричный
Частотный диапазон: 20 Гц – 20 кГц (±0,5 дБ)
КНИ + шум: < 0,1%
КНИ: < .01% (1 кГц) :
Уровень шума: < -78 дБ (симм., ниже +4 dBu); < -98 (симм., ниже +24 dBu); < -75 dB (симм., ниже -10 dBV)
Переходные помехи: Ниже уровня шума (1 кГц) – < -60 дБ (симм., 20 Гц – 20 кГц); < -80 дБ (несимм., 1 кГц); < -70 дБ (несимм., 20 Гц – 20 кГц) :
Запас по мощности более +4 dBu или -10 dBV: 20 дБ
Индикаторы (4): Ethernet Link и Speed (2, на задней панели); Sync и Power (2, на задней панели)
Диапазон рабочих температур: 0° C – 40° C (рекомендуемая рабочая температура не более 30° C)
Параметры питания: PoE Class 0, IEEE 802.3af :
Условия измерений параметров: Гейн/уровень
Терминация источника: 150 Ом (Значения АЦ преобразований измерялись в цифровом виде)
Габаритные размеры (ШхВхГ): 89,4 х 104,4 х 53,1 мм
Монтаж: Установка в стену в американскую двойную монтажную коробку или специальную коробку RDL WB-2U (универ-сальная стенная коробка) при высоте монтажа ≤ 2 м.
image Технический паспорт RDL DD-BN31 (англ.)(969.3 kB)
Скачать Adobe Reader

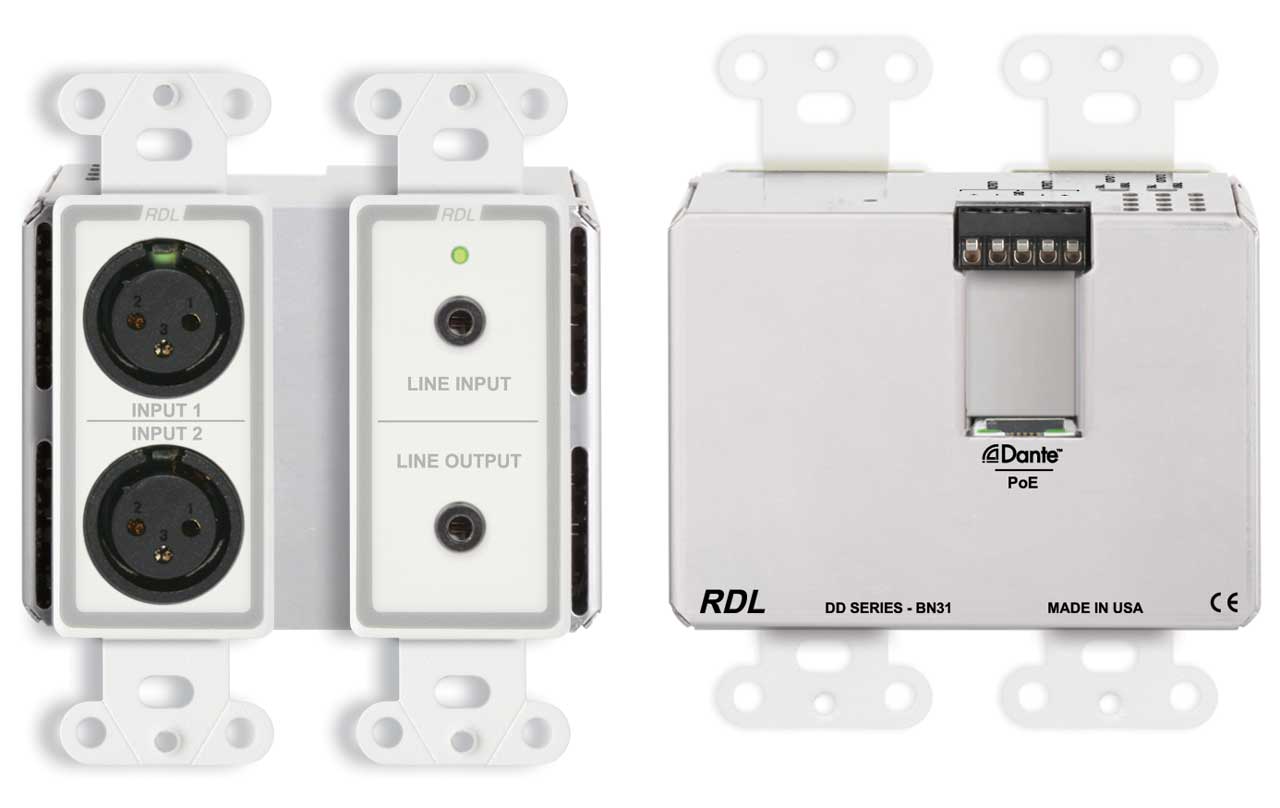

Встраиваемый двунаправленный Dante интерефейс Mic/Line 4x4 RDL DD-BN31



  • Предлагает 4 х Dante входа и 4 х Dante выхода

  • 1 х Mini-jack и 2 х XLR входа на передней панели

  • 1 х Mini-jack выход на передней панели; 2 х клеммных выхода на задней панели

  • Конвертирует микрофонный или линейный сигнал от стандартных источников для передачи по сетям Dante

  • Каждый вход XLR имеет переключатель уровня сигнала Mic/Line

  • Малошумящие микрофонные предусилители студийного качества

  • Отключаемый гейн для микрофонного сигнала: 40 дБ, 48 дБ и 62 дБ

  • Отключаемое фантомное питание 48 В (P48)

  • Отключаемый гейн для линейного сигнала: Unity, 12 дБ или 19 дБ

  • Вход Mini-jack -10 dBV может включаться как стерео или моносуммы

  • Конвертирует 4 сигнала из сети Dante в сигнал линейного уровня

  • Выход Mini-jack -10 dBV может включаться в режим стерео или моно (левый канал)

  • Выходы на задней панели могут включаться в режим +4 dBu или несимметричный -10 dBV

  • Студийное качество сигнала с низким уровнем шума

  • АЦП-ЦАП производится с разрешением 24 бит

  • Легендарные аналоговые фильтры RDL обеспечивают высочайшее качество звука


Устройство DD-BN31 является готовым встраиваемым интерфейсом для цифровых звуковых сетей Dante. Он имеет два входа микрофон/линия типа XLR, один линейный стереовход Mini-jack и один линейный стереовыход Mini-jack на передних панелях, а также два линейных выхода на съемном клеммном соединении на задней панели. Для настройки работы интерфейса DD-BN31 специальное ПО не требуется. Каждый вход на XLR имеет 3 переключателя на передней панели под передней крышкой. Один переключатель для подачи фантомного питания 48 В, второй для выбора уровня сигнала микрофон/линия, а третий устанавливает уровень гейна. На входе Mini-jack имеется переключатель режима стерео и суммированного моно. На выходе Mini-jack имеется переключатель режима стерео и суммированного моно (левый канал). У каждого выхода на задней панели расположен переключатель симметричного и несимметричного типа сигнала. Интерфейс может устанавливаться в стандартную сдвоенную американскую монтажную коробку для DD-BN31 или специальную монтажную коробку RDL WB-2 для установки в более тонких европей-ских или подобных стенных конструкциях. Интерфейс DD-BN31 поддерживает питание по локальной сети (PoE) и может поставляться в разном оформлении.

Сигнал с двух входов XLR конвертируется в отдельный канал для Dante сети. Три переключаемых установки гейна для сигналов микрофонного и линейного уровней предназначены для оптимального звучания конденсаторного или динамического микрофона, а также источника звука стан-дартного линейного уровня.

Сигнал с правого и левого входа на Mini-jack конвертируется в отдельный канал для Dante сети. Каждый вход обеспечивает цифровой аудио сигнал -20 dBFS при несимметричном сигнале -10 dBV на входе. Вход имеет переключатель для суммирования сигнала с левого и правого входа Mini-jack. Суммированный сигнал подается в оба канала Dante.

Два аудио канала Dante конвертируются в несимметричный выходной сигнал линейного уровня для подачи на разъем Mini-jack на передней пане-ли. Каждый канал обеспечивает несимметричный сигнал -10 dBV для создания цифрового аудио сигнала на уровне -20 dBFS. Левый и правый каналы Mini-jack получают информацию с Dante каналов 3 и 4 (стерео). Выход Mini-jack имеет селектор для подачи обоих каналов с Dante канала 3 (моно). Этот селектор можно задействовать при снятой передней панели.

Два аудио канала Dante конвертируются в симметричный выходной сигнал линейного уровня для подачи на разъем Mini-jack на передней панели. Каждый выход обеспечивает симметричный сигнал +4 dBu цифровой аудио сети с уровнем -20 dBFS. Каждый выход имеет переключатель для несимметричного аудио и снижения уровня сигнала до -10 dBV. Эти переключатели расположены в верхней части корпуса и включаются инстал-лятором при установке устройства.

Выходы на задней панели предназначены для подключения разъемов RDL AMS, установленных в накладках Decora, которые подходят для DD-BN31. Аудио разъемы AMS включают в себя разъемы RCA, Mini-jack и XLR. Панель с разъемами может устанавливаться вместе с DD-BN31 в тройной монтажной коробке или установлена в отдельной внешней монтажной коробке.

Наличие питания от сети Ethernet (PoE) и синхронизация с сетью Dante отображаются зелеными индикаторами, которые видны через переднюю панель.

DD-BN31 является устройством для профессионального применения с дискретными микрофонными предусилителями для обеспечения звука сту-дийного качества и низкого уровня собственного шума, металлическими корпусами гнезд XLR. Устройство выполнено в корпусе из нержавеющей стали, передние панели из нержавеющей стали с порошковым покрытием или специальные панели Decora.

Великолепное качество звука конвертера DD-BN31 делает его идеальным выбором для применения в инсталляциях с самыми высокими требова-ниями, а также в коммерческих аудио сетях. Этот конвертер бал разработан и производится в США для поддержания высшего качества и гаран-тированно большого срока эксплуатации.

Разработан для выдающихся результатов. Построен для длительной работы.
